VOX Jaguar V304
Reparatur / Generalüberholung: Elektronische Orgel
ACHTUNG! Dies ist keine Reparaturanleitung. Laien sollten keinesfalls Arbeiten an elektrischen Geräte selbst durchführen. Es besteht LEBENSGEFAHR durch elektrischen Schlag!
Bilder von der Reparatur

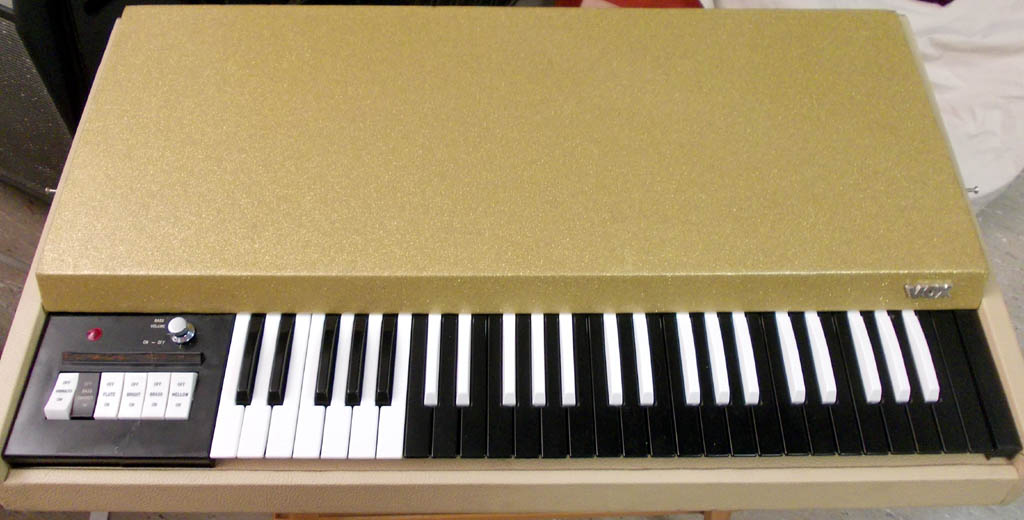

Vox Jaguar V304 nach der Reparatur. Ursprünglich war der Deckel warscheinlich rot. Diese wurde womöglich einmal neu "bezogen".
Innenansicht der Jaguar. Oben links ist das Netzteil (Einwegegleichrichter mit Zenerdiode zur Stabilisierung. Die Elkos wurde schonmal ersetzt). Die Jaguar arbeitet mit einer negativen Versorgungsspannung von -15V. Ganz links sitzt der Generator für das Vibrato, danach die insgesamt 12 Platinen mit den Oszillatoren und Frequenzteilern.
Die Jaguar V304 besitzt zwei Ausgänge. Eine Klinkenbuchse für die Summe und eine Klinkenbuchse für den Bass. Beim Stecken der Bassbuchse wird das Bassignal von der Summe getrennt.
Die Registerschalter sind lediglich passive Filter. Es kommt kein Verstärker mehr vor dem Ausgang. Um das Klangvolumen komplett auszuschöpfen empfiehlt sich daher der Anschluss an einen hochohmigen Eingang. Der Drehregler dient als Netzschalter und Lautstärkeregler für den Bassausgang. Es ist kein Master Volumeregler vorgesehen.

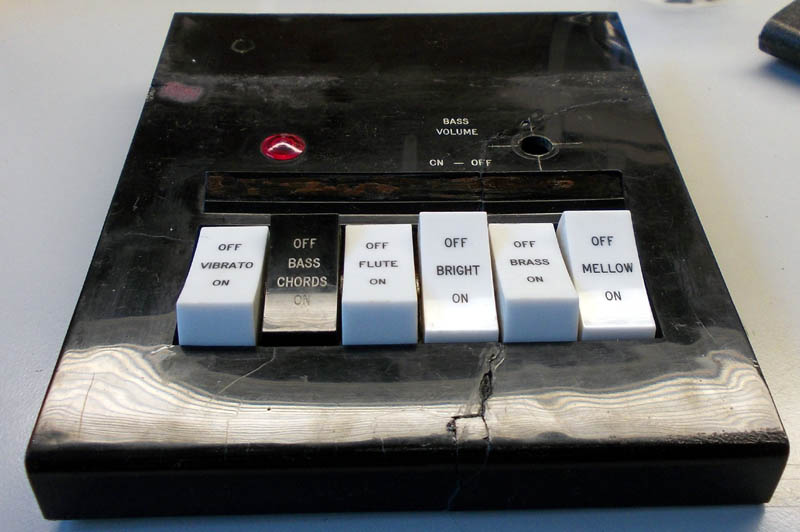

Leider wurde an diesem Gerät mit unpassenden Reinigungsmitteln handiert. |
Ein kleines Chemielabor |
Irgendwann hilft dann nur noch das vollständige zerlegen der Tastenkontakte weiter.

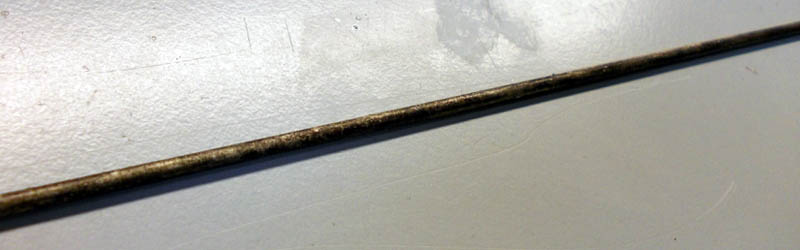

Wenn die Schicht aus Schmutz und Oxid zu groß wird hilft kein Reinigungsmittel (auch nicht das richtige) mehr weiter... |
...solange die Teile nicht vollständig ausgebaut werden. |
Eine der Generatorplatinen. |
Die Lötseite der Generatorplatine |
Die Vibratoplatine (der Poti für die Frequenzeinstellung ist leider nicht mehr original, die Elkos wurden ebenfalls schonmal erneuert) |
Die Lötseite der Vibratoplatine |
