Vermona ET6-2
Reparatur / Generalüberholung
ACHTUNG! Dies ist keine Reparaturanleitung. Laien sollten keinesfalls Arbeiten an elektrische Geräte selbst durchführen. Es besteht LEBENSGEFAHR durch elektrischen Schlag!
Da habe ich nun kurz vor meiner Diplomarbeit von einer freundlichen WG in Erfurt eine Orgel von Vermona geschenkt bekommen. Mal kurz mit einem feuchten Lappen über die Tasten wischen, hier und da ein neuer Transistor und schon hab ich eine tolle Orgel dachte ich mir. Die Tatsache das nur noch eine handvoll Tasten einen Ton hervorbrachten habe ich natürlich ignoriert.
Nachdem mir die Leute von www.vermona.de noch am selben Tag die Schaltpläne gemailt haben wollte ich mal einen schnellen Blick reinwerfen ...
Nach nur 100h Arbeit konnte ich dann auch endlich mal Orgel spielen.
Bilder von der Reparatur
Als ob die allgemein hohe Verschmutzung nicht ausreichen würde hat auch noch jemand mit wasserfestem Filzstift ahlen auf die Tasten gemalt.
Detailansicht der Kontaktfedern des unteren Manuals. Während im oberen Manual jede Taste über sechs Kontakte verfügt hat das Untere glücklicherweise nur Drei. Die Federn sind nicht nur schwarz angelaufen sondern haben eine Kruste. Keine Chance das da noch was durchgkommt.
Bei so viel Schmutz und Oxid hilft nur eines: Alles muss raus. Leider (oder zum Glück) kommt auf den Fotos der Schmutz auf den Tasten nicht wirklich zur Geltung. Die Apotheke gegenüber hat sich auf jeden Fall über meinen hohen Verbrauch an Isopropanol gewundert.
Detailansicht der Koppelwiderstände des oberen Manuals. Zur Reinigung ist es nötig alles abzulöten um die Kontaktfedern zu entfernen. Die Kunststoffhalterungen waren natürlich brüchig und haben diese Tatsache auch exzessiv ausgenutzt. Eine Flasche LOCTITE-406 Kunststoffkleber ist nun ein Hauptbestandteil der Orgel.
Die Kontaktfederausbeute einer(!) Oktave. Insgesamt waren es 432 Kontakte. Das Reinigen ist langwierig und entnervend zumal man vermeiden muss die Federn zu verbiegen oder die vergütete Oberfläche zu beschädigen.

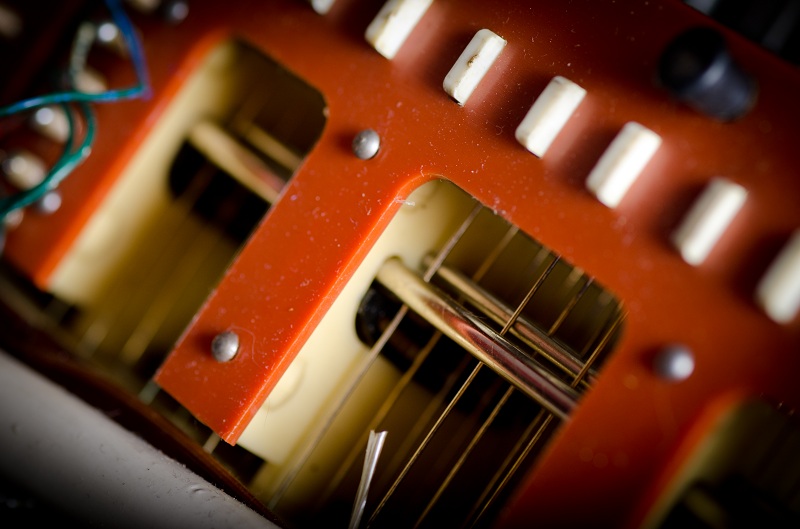

Detailansicht einiger Tastenkontakte, endlich wieder sauber. Das Einführen der Kontakte bietet nochmal die Möglichkeit die Nerven zu strapazieren. Natürlich müssen sie nicht nur zwischen den richtigen Kontaktschienen landen sondern beim Spielen auch zum gleichen Zeitpunkt den Kontakt auslösen.
Im Tonstudio bei niedriger Luftfeuchte, konstanter Temperatur und Getränkeverbot sollte sie wieder viele Jahre gut funktionieren.
